Zeichenflaeche (Bauteile/Strukturbaum/Koordinatensystem/Winkelangabe)
(Zurueck zu PrePostProzessor)| Bauteile: In der Zeichenflaeche wird die
Berechnungsgeometrie (Bauteil) dargestellt.

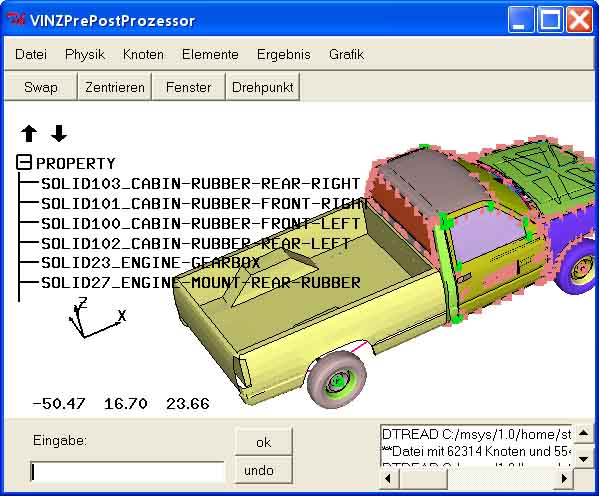

Strukturbaum: Im Strukturbaum koennen durch Anklicken der jeweiligen Namen mit der linken Maustaste Properties, Knotensets, Elementsets und Materialien ausgewaehlt werden. Mit dem Anklicken von plus und minus koennen die Namen ein- und ausgeblendet werden. Beinhaltet der Strukturbaum mehr Informationen wie auf der Zeichenflaeche darstellbar, kann mit den senkrechten Pfeilen vor- und zurueckgeblaettert werden. Der Strukturbaum kann mit Grafik/Ein-/Ausblenden/Strukturbaum ausgeblendet werden. Koordinatensystem: Alle Koordinaten muessen in einem globalen Koordiantensystem eingegeben werden. Dessen Koordinatenachsen werden unten-links in der Zeichenflaeche dargestellt. Die Achsen koennen mit Grafik/Ein-/Ausblenden/Koordinatensystem ausgeblendet werden. Winkelangabe: Jede Bauteilansicht ist durch drei Winkel charakterisiert, die in der Winkelangabe unten links angezeigt werden. Die Angabe kann mit Grafik/Ein-/Ausblenden/Winkelangabe ausgeblendet werden. |
 |
